在工業產品可靠性測試領域，冷熱沖擊試驗是評估材料耐受極端溫度變化能力的重要手段。作為核心測試設備，溫度沖擊試驗箱根據結構設計可分為兩箱式和三廂式兩大類型。本文將從工作原理、性能參數、應用場景等維度解析兩者的差異。

 一、結構設計與工作原理差異

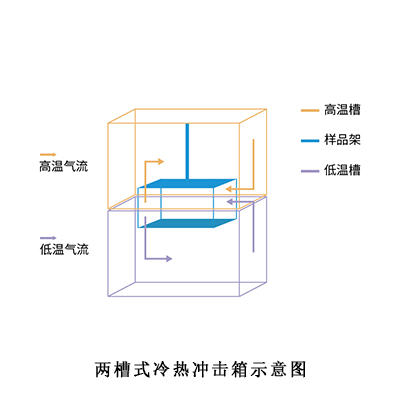

 1. 兩箱式溫度沖擊箱

   采用高溫箱+低溫箱的對稱式結構。測試時，樣品通過吊籃或移動平臺在高溫箱（如+150℃）與低溫箱（如-70℃）之間往復切換，通過機械運動實現溫度沖擊。其核心特點包括：

- 雙室獨立控溫：高溫與低溫箱獨立運行，溫度穩定性高

- 機械切換：依賴樣品轉移機構完成溫度轉換

- 轉換時間：通常需要10-30秒完成溫度切換

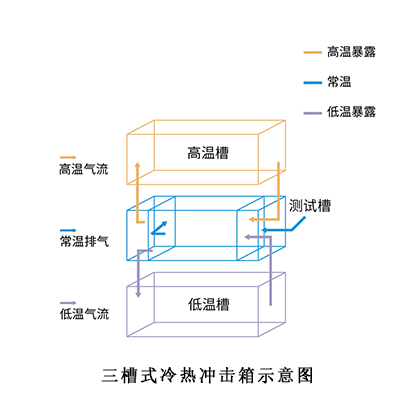

 2. 三廂式冷熱沖擊箱

   采用高溫區+測試區+低溫區的三室結構。測試樣品固定于中間測試區，通過高速氣流閥門將高溫或低溫空氣注入測試區，實現溫度沖擊。其核心特征為：

- 氣動切換：通過氣流方向改變完成溫度轉換

- 靜態測試：樣品無需移動，減少機械振動干擾

- 轉換速度：最快可達5秒內完成溫度切換

 二、關鍵性能參數對比

三、應用場景選擇建議

兩箱式更適合：

1. 小批量測試需求：單次測試樣品數量較少時更具成本效益

2. 長周期測試：溫度保持階段更節能

3. 非精密電子元件：對溫度轉換速度要求不高的產品

 三廂式更適用于：

1. 高精度電子產品：如芯片、光模塊等對快速溫變敏感的器件

2. 大體積樣品：汽車零部件、航空航天組件等

3. 連續測試場景：多批次樣品需快速切換測試條件

四、技術發展趨勢

   隨著5G通信、新能源汽車等行業的快速發展，三廂式設備正呈現以下技術升級：

1. 超高速轉換：采用雙級壓縮技術實現3秒內溫變

2. 智能控制：集成AI算法優化溫度曲線

3. 節能設計：通過熱回收系統降低能耗30%以上

   而兩箱式設備則在模塊化設計方向持續創新，通過標準化組件降低維護成本，在中小型實驗室仍保持市場占有率。

五、選型決策參考

建議企業根據以下維度進行選擇：

1. 測試標準要求：如MIL-STD-810G規定轉換時間≤10秒時需選用三廂式

2. 長期成本：三廂式購置成本高但維護費用低

3. 場地限制：三廂式設備占地面積通常比兩箱式大40%

六、結語

   兩箱式與三廂式冷熱沖擊試驗箱的本質差異源于不同的熱力學實現路徑。前者以機械運動換取成本優勢，后者以氣動設計實現性能突破。隨著測試標準日益嚴苛，三廂式正成為高端制造領域的首選，但兩箱式憑借其靈活性仍在特定場景中不可替代。企業需結合產品特性、測試標準及預算進行綜合決策。
